? ? ASME B16.5對法蘭的螺栓孔數量和螺栓孔直徑有明確規定。法蘭螺栓孔的數量和直徑因法蘭壓力等級不同而不同，但是同一壓力等級的各個類型的法蘭都相同。法蘭螺栓孔均布在螺栓孔直徑上，并且孔的數量總是偶數（4，?8，?12，?16?等等）。

? ? ?在帶有法蘭的預制件的制作中，法蘭螺栓孔的定位特別重要。也許在一份圖紙中您會看到以下句子：所有法蘭螺栓孔跨位居中

這就意味著：對于垂直的法蘭密封面（法蘭面豎直、管線水平走向），螺栓孔應跨于垂直線兩側和水平中線。

?? ? ?

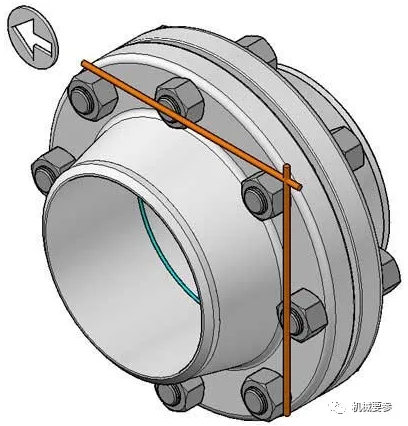

? ?以上為正確的垂直法蘭定位。

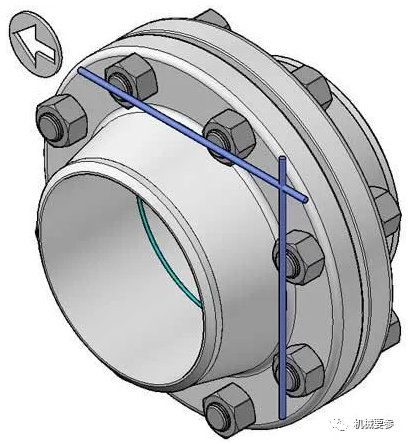

? ?以上為錯誤的垂直法蘭定位，這種定位是被禁止的。

? ?對于水平的法蘭面（法蘭面水平，管線垂直向上或者向下），法蘭螺栓孔應跨于工廠北向線兩側。

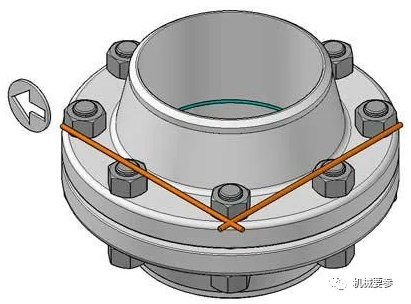

? ?以上為正確的水平法蘭定位。

?

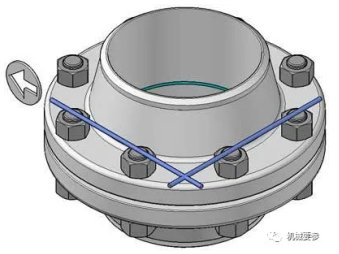

? ?以上為錯誤的水平法蘭定位，這種定位是被禁止的。

? ?總之，偏離標準的螺栓孔定位是不允許的。除非有明確的要求，例如，客戶明確要求適用不同的定位方法。在絕大多數的情形下，當我們看到一個與上述規定不同的螺栓孔定位方法時，我們可以認為該定位方法是錯誤的。
